廣聯達TAS土建算量_弧牆與柱的貼齊

[admin]

[size=large]弧牆上放置一柱體，如何讓柱與牆是貼合的？

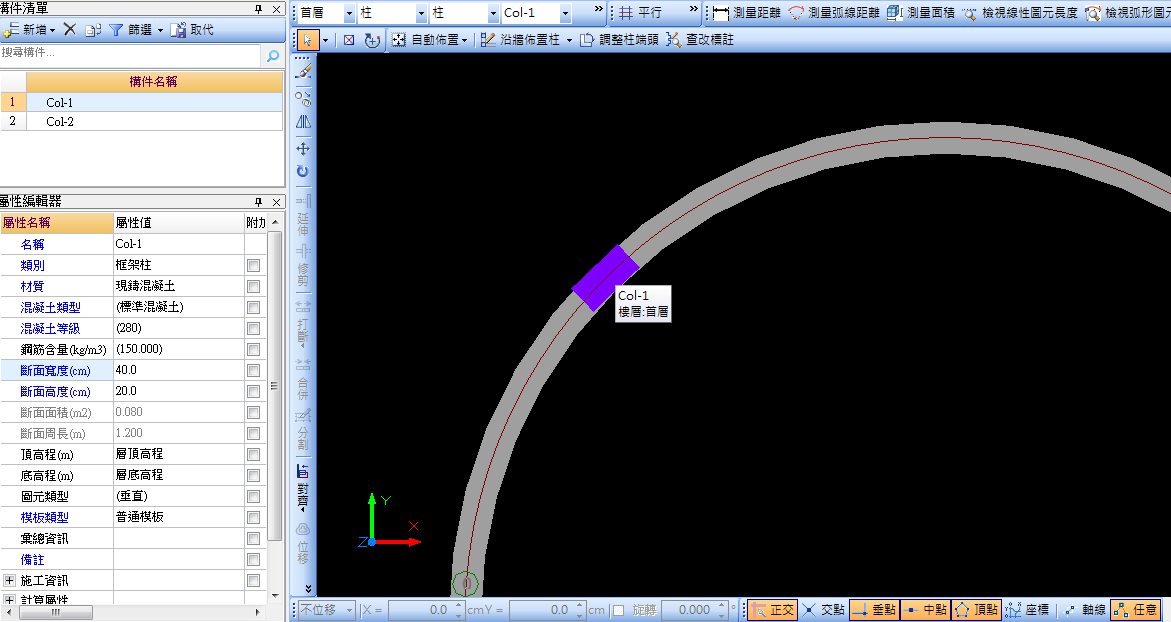

方法一：弧牆的柱可以使用「畫旋轉點」的方式先把柱點放到牆會趨於貼近牆的曲面度， 也可以使用「單對齊」讓柱邊線對齊到牆邊線。

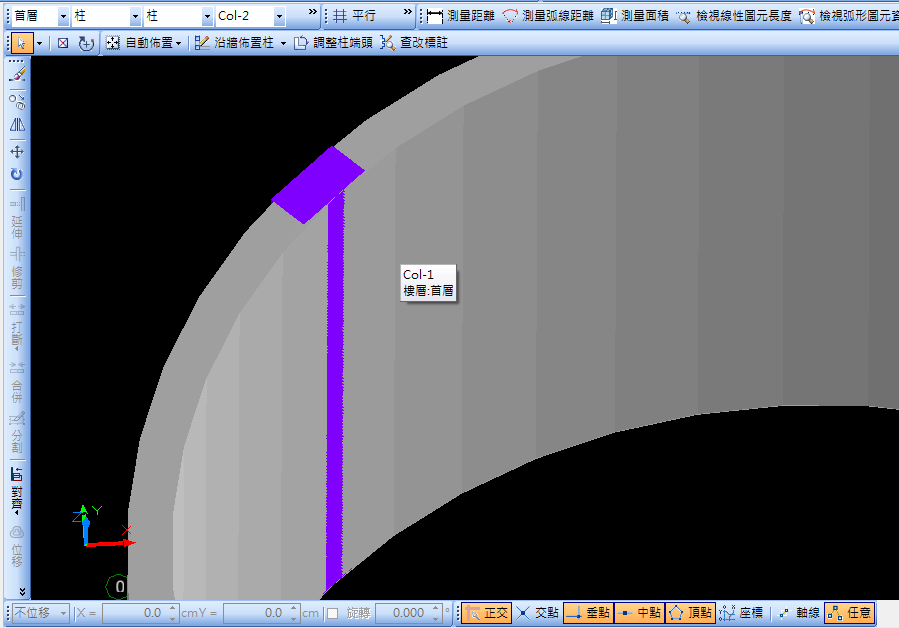

[size=large]立體檢視可以看見柱已趨近牆體，但此方法仍然會有些微的偏移。



[size=large]方法二：

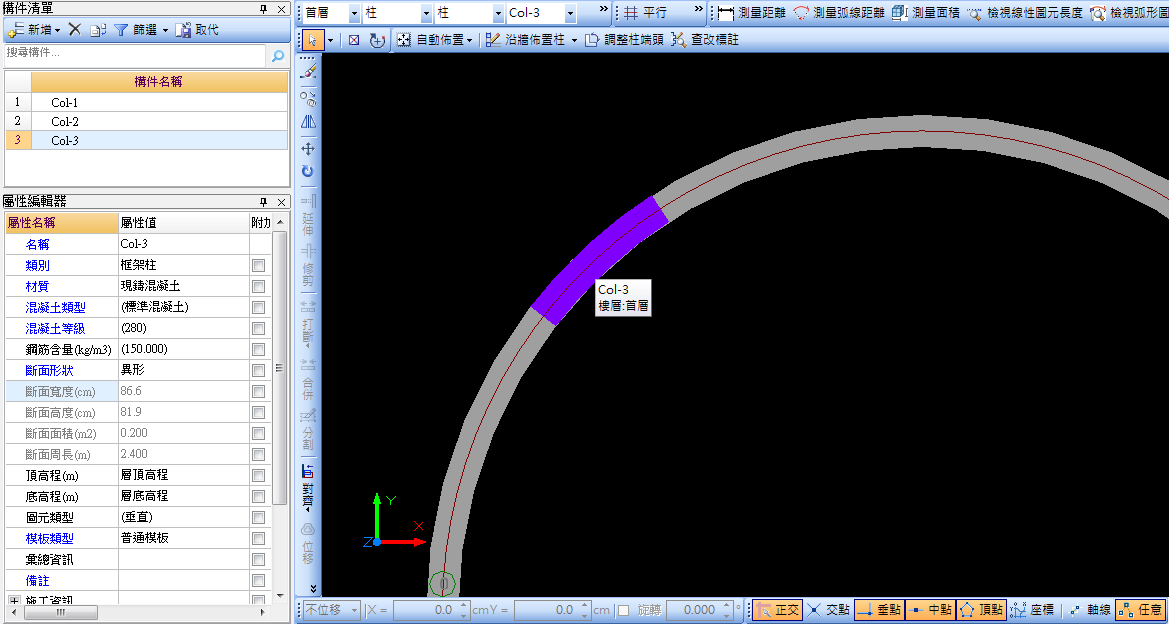

若要更為精確佈置柱到牆，可使用「沿牆佈置柱」功能，繪製柱段起點與方向，再輸入柱段長度，就可以完成柱體的佈置。

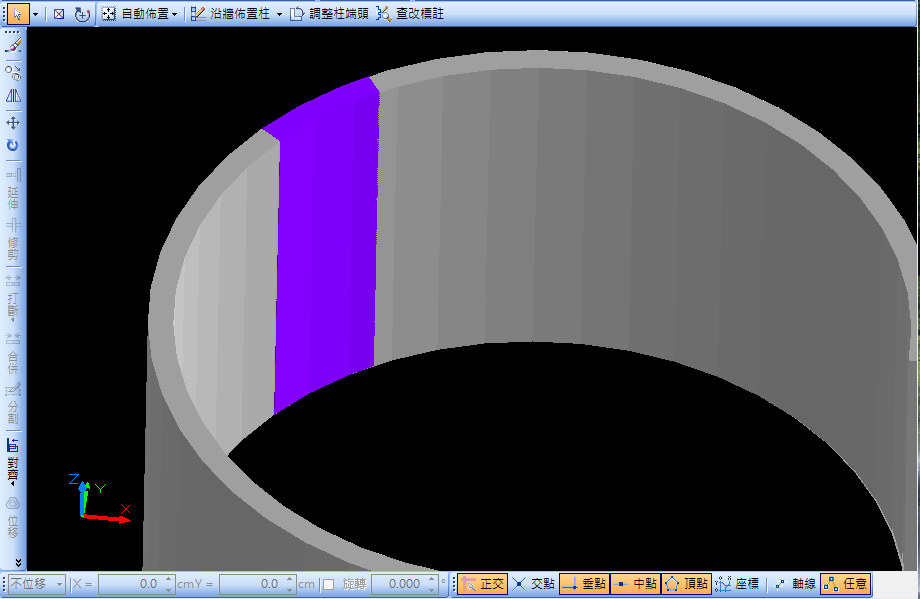

[size=large]立體檢視可以看見柱已可貼齊牆體，柱邊線與牆邊線完整重合。
